CCD카메라
소재에 인쇄된 마킹을 CCD카메라로 판독합니다 |
 |
Y축보정기구
Y축θ축을 서보모터로 고정밀하게 만듭니다. |
|
|
| 용도 |
| 휴대전화∙휴대용게임기∙소형액정판넬 타발, 양산에 최적 |
| 특징 |
| 인쇄된 기준 마크를 CCD카메라로 판독하여 자동위치보정기계로 Y축∙θ위치의 위치보정을 합니다. |
| CCD카메라로 기준마크를 판독하여 각 열 이송 피치 사이를 측정하여 열마다 피치보정을 합니다. |
| 오토매거진페인기구로 적층매거진 안에서 무인운동 가능합니다. |
| 이송기구가 2축 제어로 고속생산이 가능합니다. |
|
| 제품사양 |
| 소재재질 |
폴리카보네이트, PVC, PET-G |
| 타발칼날 |
암수금형∙특수소형금형 |
| 소재사이즈 |
500W × 500L (FC50)
500W × 600L (FC60)
500W × 800L (FC80) |
| 소재세트방식※ |
소재에 인쇄된 마크를 CCD카메라로 판독,
자동위치결정 |
| 프레스속도 |
가로6열×이송6열 9sec/시트 |
| 타발압력 |
200Kn |
|
| ※이 외의 사이즈도 대응가능하므로 상담바랍니다. |
|
|
 |
 |
밑판자동이송권출장치
중공도 방식에서 필수였던 밑판교환을 자동화 하였습니다. |
 |
CCD카메라 화상 스캔장치
소재에 인쇄된 마킹을 읽어, XYθ축 보정기구로 Y축θ축 보정을 하고 X축 이송피치를 보정을 합니다. |
 |

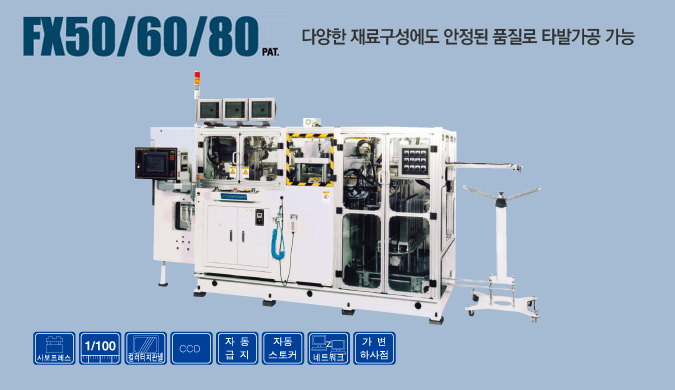

프레스부(정밀중공날타발방식)
단∙복수의 정밀 중공날로 고정밀∙고품질의 타발 가능합니다. |
|
|
| 용도 |
| 휴대전화∙휴대용게임기∙소형액정판넬 타발, 양산에 최적 |
| 특징 |
| 인쇄된 기준 마크를 CCD카메라로 읽어, 자동으로 위치 보정기구로 X∙Y∙θ축의 위치 보정을 합니다. |
| 각 타발 위치에 마킹을 설정하고 카드마다 위치를 보정하여 타발할 수 있습니다. |
| 중공도날로 1커트마다 타발하기 때문에 고정밀한 타발이 가능합니다. |
| 오토케이스 체인지기구로 적층 케이스 내에서 무인운전 가능합니다. |
| 타발되는 소재재질에 따라 프레스속도 변경이 가능합니다. |
|
| 제품사양 |
| 소재재질 |
폴리카보네이트, PVC, PET-G |
| 타발칼날 |
정밀중공도 |
| 소재사이즈※ |
500W×500L (FX50)
500W×600L (FX60)
500W×800L (FZ80) |
| 소재세트방식 |
소재에 인쇄된 마크를 CCD 카메라로 읽어
자동위치지정 |
| 프레스속도 |
가로6열×이송6열35sec/시트 |
| 타발압력 |
200kN |
|
| ※이 외의 사이즈도 대응가능하므로 상담바랍니다. |
|
|
|
 |
